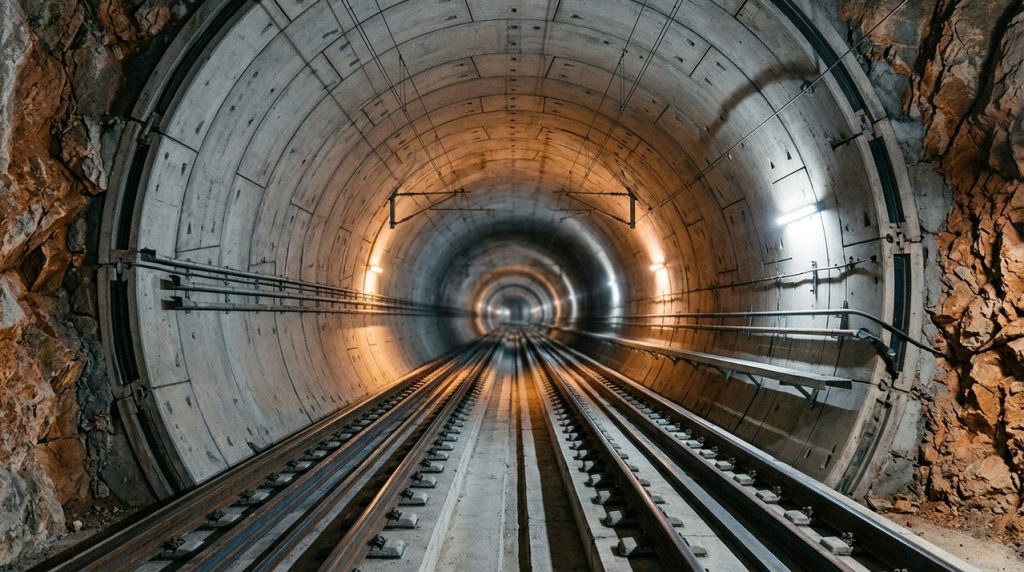

O Túnel T9 cruza uma zona onde o terreno pode se deslocar de maneira desigual durante a atividade tectônica. Em vez de confiar apenas em uma estrutura totalmente rígida, seu projeto considera deformações futuras e busca concentrar possíveis danos em trechos controlados do revestimento.
Por que o Túnel T9 precisa considerar o movimento da própria montanha?
O Túnel T9, da ferrovia de alta velocidade Ankara–Sivas, cruza a falha de Akdağmadeni. Durante a construção, grandes deformações foram registradas na região de cruzamento, levando à interrupção temporária da escavação e ao redesenho do sistema de suporte.
Uma falha geológica, fratura da crosta onde blocos rochosos podem se deslocar relativamente, cria um problema diferente da simples vibração sísmica. O revestimento pode receber deslocamentos permanentes impostos pelo terreno, com um lado do túnel movendo-se em relação ao outro.
Como segmentos flexíveis ajudam a evitar uma ruptura generalizada?
A ideia central é impedir que um deslocamento localizado obrigue centenas de metros de revestimento a responder como uma peça única. O projeto da zona crítica considera um revestimento interno, camada estrutural definitiva que protege e estabiliza o túnel, capaz de administrar melhor deformações concentradas.
Três princípios ajudam a controlar esse comportamento:
🔗 Trechos independentes
Dividir o comportamento do revestimento em trechos reduz a transmissão direta de uma deformação localizada. Assim, o deslocamento pode ser administrado próximo da zona onde ele realmente ocorre.
↔️ Deformação prevista
Folgas e detalhes estruturais podem permitir movimentos relativos controlados. O objetivo não é eliminar o deslocamento geológico, mas impedir que ele produza uma ruptura descontrolada no revestimento.
🧱 Reforço localizado
As regiões próximas ao cruzamento recebem atenção estrutural específica. O revestimento é dimensionado considerando aceleração sísmica e deslocamentos associados a um evento de grande intensidade.
Quais problemas aparecem quando uma falha cruza um túnel?
A zona de falha pode reunir rocha fraturada, menor resistência e tensões difíceis de distribuir. Além disso, um terremoto pode provocar deslocamento permanente do terreno, mudança de posição que permanece depois do evento e pode impor compressão, cisalhamento ou flexão diretamente sobre a estrutura subterrânea.
Os principais fatores considerados nesse tipo de projeto são:
- Qualidade e resistência das rochas existentes ao redor da escavação.
- Geometria e orientação da falha em relação ao eixo do túnel.
- Magnitude provável do deslocamento entre os dois lados da zona tectônica.
- Acelerações produzidas durante um terremoto de projeto.
- Capacidade do revestimento de concentrar danos sem perder completamente sua função.
Por que um túnel em falha ativa não deve ser simplesmente mais rígido?
Aumentar indefinidamente a rigidez não elimina o movimento das massas rochosas. Se o terreno impõe um deslocamento maior do que a estrutura consegue absorver, esforços muito elevados podem se concentrar no concreto. A consequência pode ser fissuração intensa, esmagamento localizado ou perda de continuidade do revestimento.
Por isso, o princípio usado em cruzamentos críticos é combinar resistência com capacidade de deformação. As análises do caso estudaram o deslocamento possível da falha e parâmetros sísmicos para redesenhar o revestimento interno, buscando localizar danos provocados por um movimento súbito em vez de permitir uma falha extensa.
Leia também: Um templo de madeira permanece de pé há mais de 1.300 anos em uma região atingida por terremotos
Como cada solução reage quando os dois lados do terreno se deslocam?
O comportamento esperado depende de várias camadas de proteção. O suporte mantém a escavação estável, o revestimento interno recebe esforços permanentes e detalhes de deformação reduzem a transferência de movimentos excessivos para trechos distantes da interseção tectônica.
As funções podem ser organizadas assim:
| Solução | Função estrutural | Resposta |
|---|---|---|
| Suporte reforçado Estabilização próxima da escavação | Resiste às condições frágeis encontradas na zona de falha | Maior estabilidade |
| Revestimento interno Estrutura definitiva do túnel | Recebe cargas e considera os parâmetros sísmicos de projeto | Proteção estrutural |
| Zonas de deformação Trechos preparados para movimento | Concentram deslocamentos onde o comportamento pode ser previsto | Dano controlado |
| Juntas estruturais Descontinuidade planejada | Reduzem a transmissão de deformações entre trechos adjacentes | Movimento previsto |
O que o Túnel T9 ensina sobre obras construídas sobre falhas ativas?
O caso mostra que um túnel subterrâneo não está automaticamente protegido dos efeitos de um terremoto. Quando a própria falha atravessa seu traçado, o deslocamento permanente da rocha pode ser mais importante para o revestimento do que apenas a vibração produzida pelas ondas sísmicas.
No Túnel T9, a resposta de engenharia foi redesenhar a região crítica considerando possíveis movimentos futuros. A lógica é aceitar que alguma deformação pode ocorrer, direcionando seus efeitos para partes preparadas para recebê-la e reduzindo a possibilidade de um dano localizado evoluir para perda completa da estrutura.
