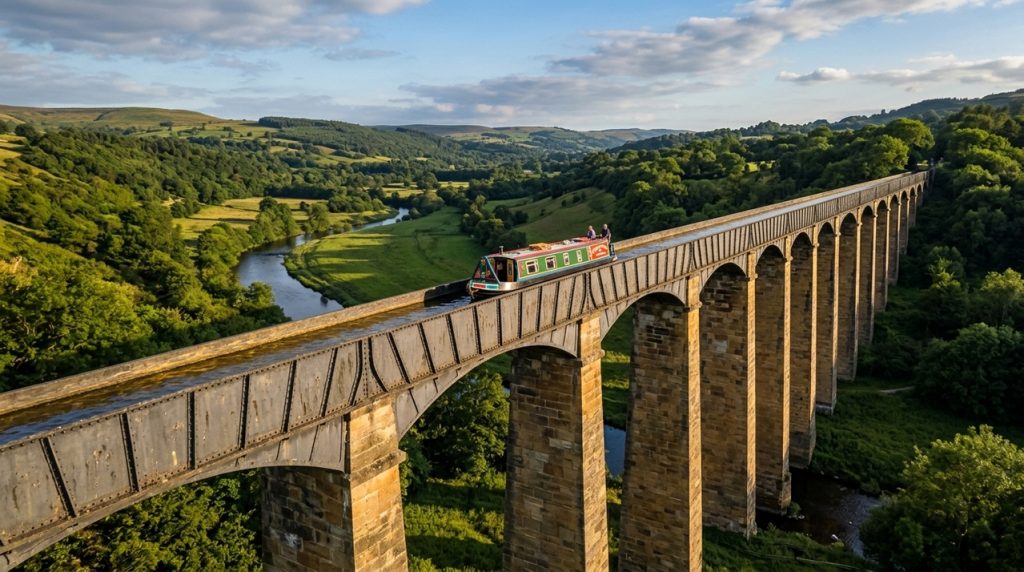

O Aqueduto de Pontcysyllte leva barcos por uma calha de ferro fundido instalada a 38,4 metros sobre o Rio Dee. Com 307 metros de extensão, a obra manteve o canal elevado através do vale sem obrigar as embarcações a descer e subir por sucessivas eclusas.
Como o Aqueduto de Pontcysyllte fez um canal atravessar um vale inteiro?
Construído no norte do País de Gales e inaugurado em 26 de novembro de 1805, o aqueduto surgiu como parte do sistema de canais ligado à industrialização britânica. Thomas Telford e William Jessop desenvolveram sua solução de engenharia.
Em vez de levar o canal até o fundo do vale, o projeto manteve a água praticamente na mesma elevação. O Aqueduto de Pontcysyllte funciona como uma ponte que sustenta uma longa e estreita passagem de água navegável.
Quais elementos sustentam água e embarcações a quase 40 metros do rio?
A estrutura precisava suportar continuamente a massa da água, das embarcações e do caminho lateral. Ao mesmo tempo, deveria ser muito mais leve que os grandes aquedutos de alvenaria utilizados anteriormente.
Três conjuntos tornaram essa combinação possível:
🏛️ 18 pilares de arenito
Pilares altos e afunilados levam as cargas até as fundações no vale. A pedra utilizada foi extraída nas proximidades de Cefn Mawr.
🌉 19 vãos metálicos
Arcos de ferro fundido vencem os espaços entre os pilares e sustentam a calha superior sem exigir a massa de enormes arcos inteiramente construídos em pedra.
🚤 Calha de ferro fundido
Placas metálicas aparafusadas formam um recipiente contínuo que contém a água do canal enquanto embarcações atravessam todo o vale.
Como placas de ferro conseguiram formar uma calha com 307 metros?
A calha foi montada com placas de ferro fundido de aproximadamente 25 milímetros de espessura. Suas bordas possuem flanges viradas em ângulo reto, permitindo unir as peças com milhares de parafusos e criar um recipiente metálico contínuo.
O sistema trabalha em uma sequência estrutural simples:
- A água e as embarcações aplicam peso sobre a calha de ferro.
- As placas inferiores distribuem essa carga pelos apoios metálicos.
- Quatro arcos de ferro sustentam a calha em cada vão.
- Os arcos conduzem os esforços até o topo dos pilares.
- Os pilares de arenito transferem as cargas para as fundações.
- As juntas vedadas impedem que a água escape entre as placas.
Uma característica incomum é que a calha não foi rigidamente aparafusada aos arcos ou à alvenaria. Seu próprio peso ajuda a mantê-la posicionada sobre a estrutura de apoio.
Por que o ferro fundido mudou a forma de construir aquedutos navegáveis?
Aquedutos anteriores normalmente dependiam de grandes canais revestidos apoiados sobre pesados arcos de alvenaria. Quanto maior o vale, maior se tornava a quantidade de pedra necessária para sustentar água suficiente para a navegação.
O ferro permitiu criar uma calha relativamente leve, rígida e estanque sobre pilares mais esbeltos. A solução desenvolvida em Pontcysyllte levou essa ideia a uma escala sem precedentes, combinando metal estrutural e alvenaria em uma obra monumental da Revolução Industrial.
Leia também: Construída junto ao Atlântico, a Mesquita Hassan II parece flutuar sobre a água e resiste à força do oceano
O que o aqueduto eliminou ao manter o canal no alto do vale?
Sem essa travessia elevada, um canal poderia precisar descer centenas de metros de percurso até uma cota próxima ao rio e depois recuperar a altura do outro lado. Cada mudança de nível normalmente exigiria eclusas, água, espaço e tempo de operação.
A solução de Pontcysyllte pode ser comparada desta forma:
| Elemento | Dimensão ou função | Resultado |
|---|---|---|
| Aqueduto Travessia do Vale do Dee | 307 m de extensão | Canal contínuo |
| Altura Sobre o Rio Dee | 38,4 m | Vale vencido pelo alto |
| Pilares Arenito afunilado | 18 unidades | Suporte vertical |
| Vãos Arcos de ferro fundido | 19 vãos | Estrutura mais leve |
Por que o Pontcysyllte continua sendo referência mais de dois séculos depois?
O aqueduto permanece navegável mais de 220 anos depois de sua inauguração. A manutenção inclui inspeções do ferro, parafusos, apoios e caminho lateral, além da drenagem periódica da calha para permitir intervenções na estrutura.
Desde 2009, o Aqueduto e Canal de Pontcysyllte são Patrimônio Mundial da UNESCO. A obra permanece como demonstração de como ferro, pedra e água foram combinados para fazer embarcações cruzarem um vale inteiro sem abandonar o nível do canal.
