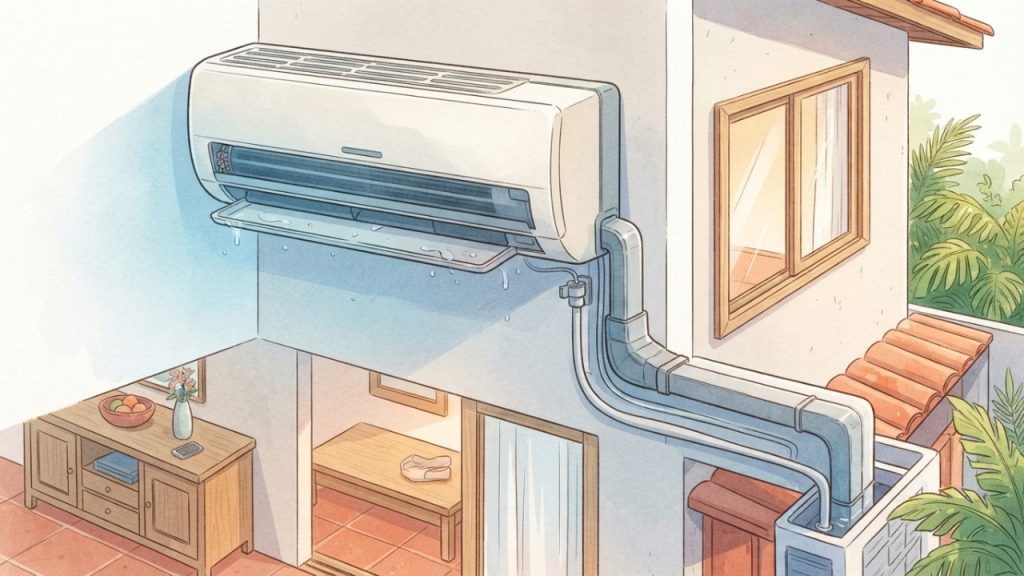

Quando a evaporadora retira umidade do ar, a água precisa ser conduzida por um dreno do ar-condicionado corretamente instalado. O percurso deve manter queda contínua, sem dobras, trechos ascendentes ou obstruções, enquanto o isolamento adequado ajuda a evitar condensação e vazamentos próximos ao aparelho.
De onde vem a água que aparece no ar-condicionado?
A evaporadora resfria o ar do ambiente. Quando o ar úmido entra em contato com superfícies frias do equipamento, parte do vapor de água se condensa e se transforma em líquido.
Essa água cai em uma bandeja interna e precisa ser conduzida para fora. Em condições normais, portanto, a presença de condensado não representa defeito. O problema começa quando ele não consegue percorrer corretamente o caminho previsto.
Como funciona o dreno por gravidade?
Nos sistemas sem bomba de condensado, a água depende da diferença de altura para se movimentar. O ponto seguinte do percurso precisa estar suficientemente mais baixo para que o líquido continue avançando.
Isso exige uma tubulação com caimento contínuo. Pequenas irregularidades podem criar bolsões onde a água permanece acumulada, principalmente quando a vazão é pequena e contínua.
Percurso correto
O condensado precisa encontrar sempre um caminho mais baixo
1
Bandeja da evaporadora Recebe a água formada durante o funcionamento do equipamento.
2
Saída do dreno Conduz o condensado para a tubulação instalada fora da unidade.
3
Trecho com queda Mantém o escoamento contínuo sem criar elevações ou bolsas de água.
4
Ponto de descarga Recebe a água sem bloquear a saída nem favorecer retorno para o aparelho.
O que acontece quando o dreno fica com inclinação invertida?
Um trecho ascendente cria uma barreira para a água. A bandeja continua recebendo condensado, mas parte dele passa a ficar represada antes do ponto mais alto da tubulação.
Se a produção de água superar a capacidade daquele percurso irregular, o nível pode subir até alcançar novamente a unidade interna. O usuário então percebe gotejamento pela evaporadora ou umidade na parede e pode concluir equivocadamente que existe vazamento hidráulico.
Por que dobrar a mangueira prejudica a drenagem?
Quando uma mangueira flexível é comprimida ou dobra em um raio muito fechado, sua seção interna diminui. O resultado é uma passagem menor para a mesma quantidade de água.
O defeito costuma aparecer atrás da evaporadora, dentro de canaletas ou no ponto em que a tubulação atravessa uma parede. Como a mangueira fica escondida, a origem do problema pode passar despercebida.
Como uma obstrução provoca retorno de água?
Lodo, poeira e resíduos podem se acumular na bandeja ou no dreno. Com o tempo, a seção disponível diminui e o condensado deixa de sair na mesma velocidade em que é produzido.
Quando a passagem fica suficientemente restrita, a bandeja começa a encher. O transbordamento pode ocorrer pela frente ou pela parte inferior do equipamento, produzindo marcas próximas à evaporadora.
Quatro falhas recorrentes
O sintoma pode ser igual, mas a origem muda completamente
Inclinação invertida A água encontra um trecho mais alto e fica represada antes de chegar à descarga.
Mangueira dobrada A seção interna diminui e restringe a passagem do condensado.
Obstrução Lodo e resíduos reduzem a vazão até a bandeja começar a acumular água.
Descarga inadequada A extremidade bloqueada ou mal posicionada pode dificultar a saída e favorecer retorno.
Por que o ponto onde a água termina também importa?
O dreno não termina quando a mangueira simplesmente atravessa a parede. A extremidade precisa descarregar em um local capaz de receber o condensado sem criar represamento, infiltração ou incômodo para outras áreas.
Despejar água sobre fachada, janela de outro pavimento ou área de circulação pode criar novos problemas. Em apartamentos, a solução também precisa respeitar a infraestrutura prevista no edifício e as regras do condomínio.
Como diferenciar dreno ruim de condensação externa?
Quando a água vem da bandeja, o problema costuma se intensificar durante o funcionamento e pode aparecer diretamente na evaporadora. Já a condensação externa tende a deixar gotas sobre tubulações frias ou regiões onde o isolamento foi interrompido.
Uma inspeção visual do percurso ajuda a localizar a origem. Pintar a mancha antes de resolver a causa apenas esconde temporariamente o sintoma.
A mancha na parede é consequência; o diagnóstico precisa procurar a origem
Água na evaporadora Sugere conferir bandeja, saída do dreno, inclinação e presença de obstruções.
Tubulação molhada Pode indicar falha ou interrupção do isolamento térmico.
Mancha no acabamento É preciso localizar o caminho percorrido pela água antes de reparar pintura ou massa.
Quais sinais indicam problema no dreno?
- Gotejamento pela evaporadora: pode indicar dificuldade para o condensado deixar a bandeja.
- Mancha abaixo ou ao lado do aparelho: sugere água percorrendo parede ou canaleta.
- Ruído de água acumulada: pode aparecer quando existe represamento no sistema.
- Ausência de descarga durante uso intenso: merece investigação quando o equipamento normalmente produz condensado.
- Odor ou sujeira na bandeja: pode acompanhar acúmulo de material orgânico e obstrução.
Quando uma bomba de condensado pode ser necessária?
Em algumas instalações, não existe diferença de altura suficiente para conduzir a água naturalmente até o ponto de descarte. Nesses casos, pode ser necessário utilizar um sistema de bombeamento adequado ao equipamento e à vazão.
A bomba, entretanto, adiciona componentes sujeitos a manutenção. Quando a arquitetura permite um percurso simples por gravidade, essa solução tende a reduzir dependência de partes mecânicas adicionais.
Drenagem na instalação O trajeto da mangueira é tão importante quanto a posição da evaporadora O vídeo complementa o tema mostrando a importância de conduzir corretamente a água produzida durante o funcionamento do ar-condicionado.
